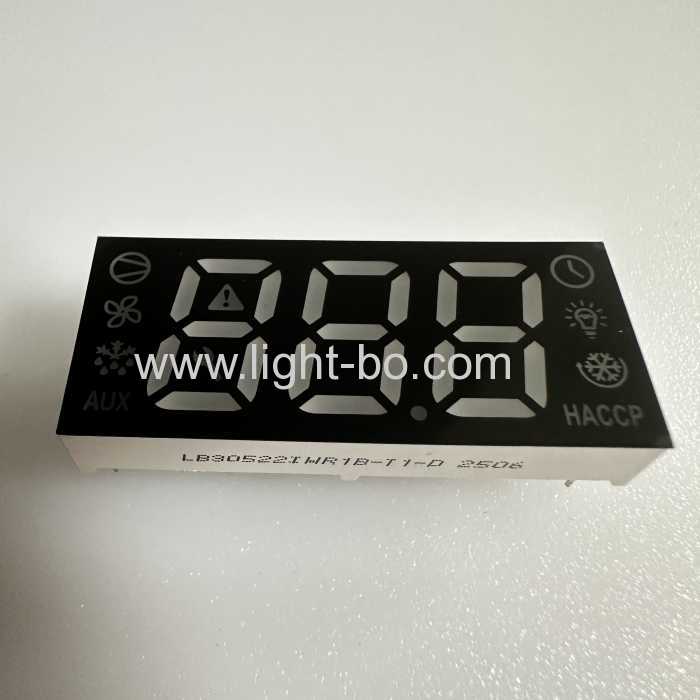

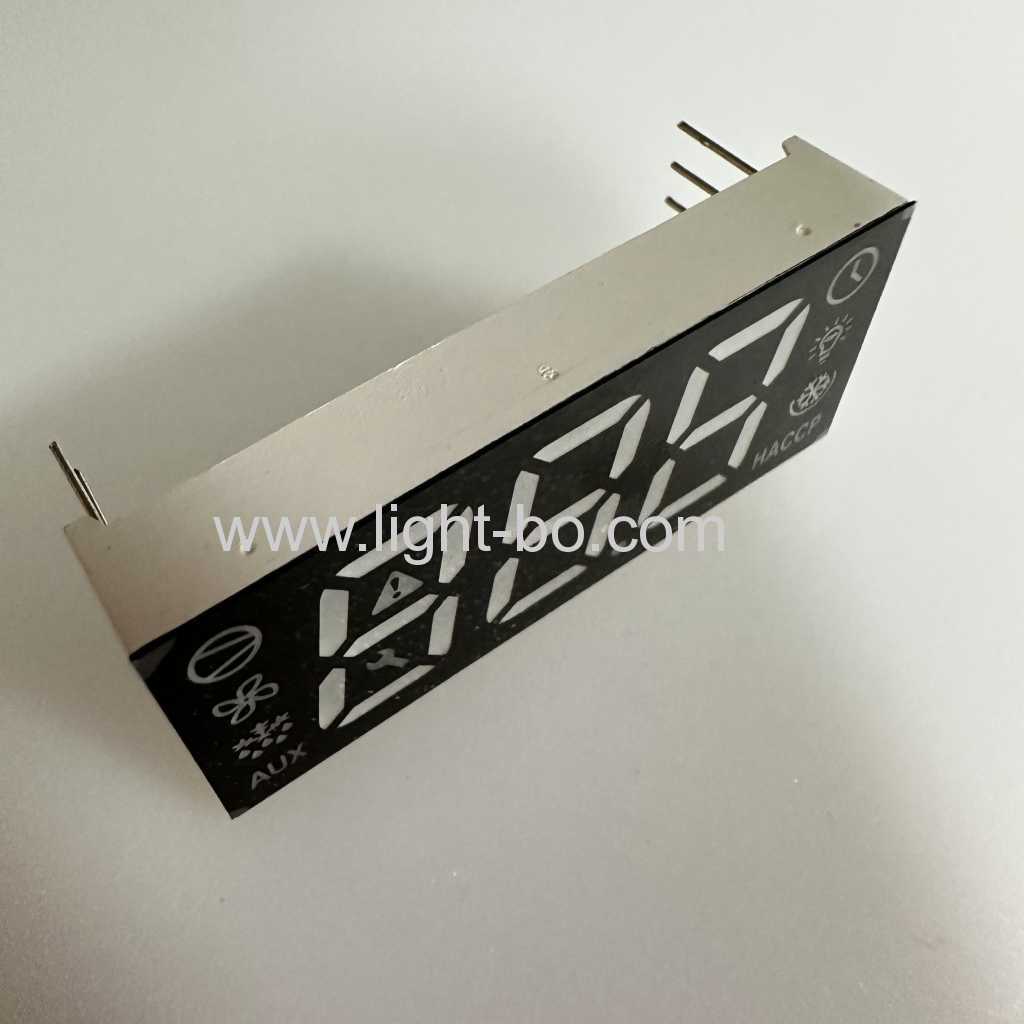

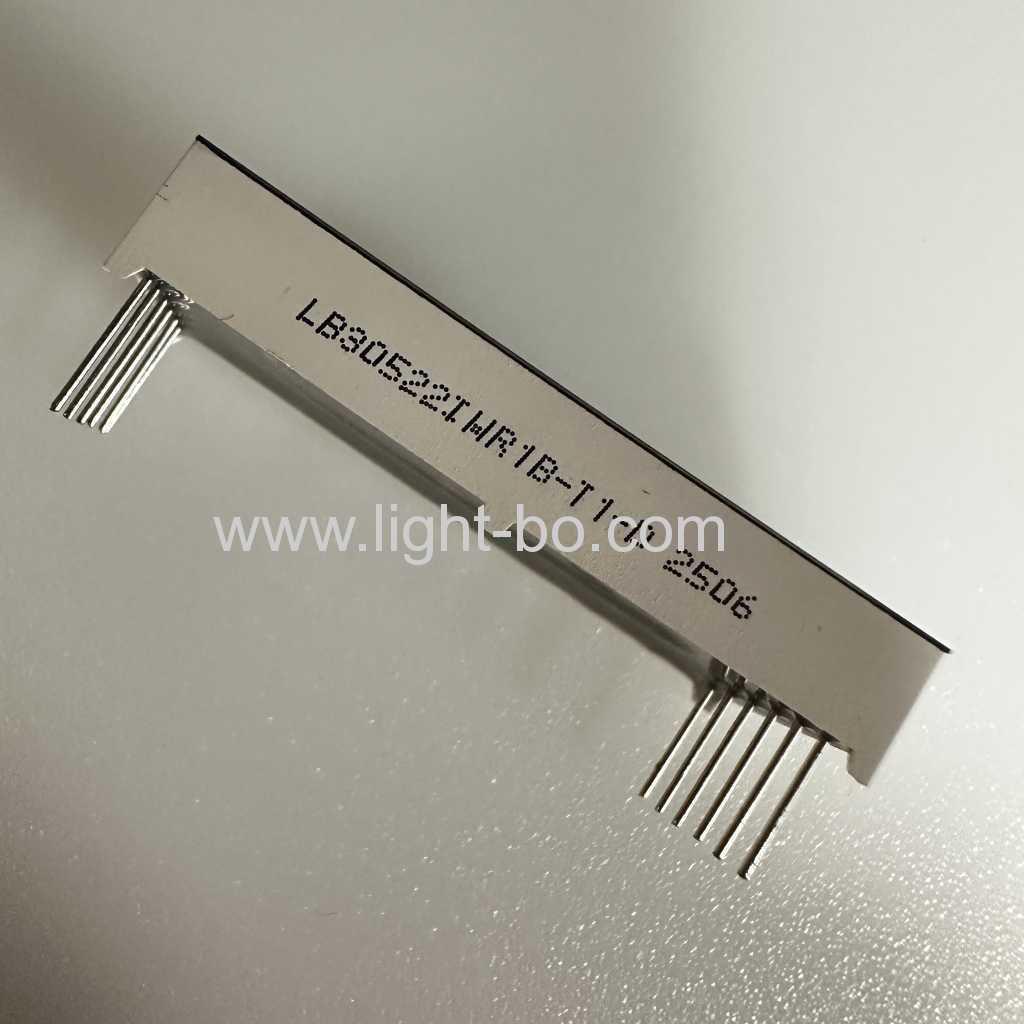

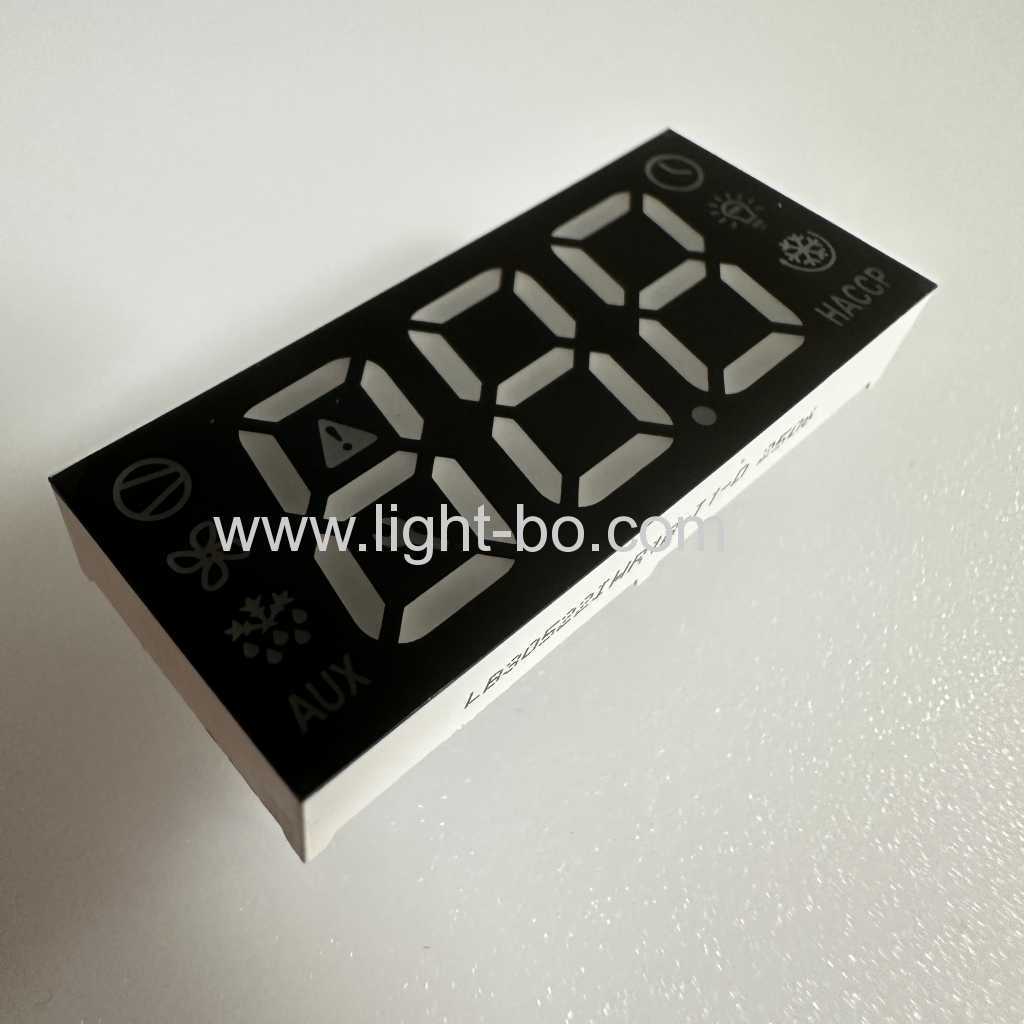

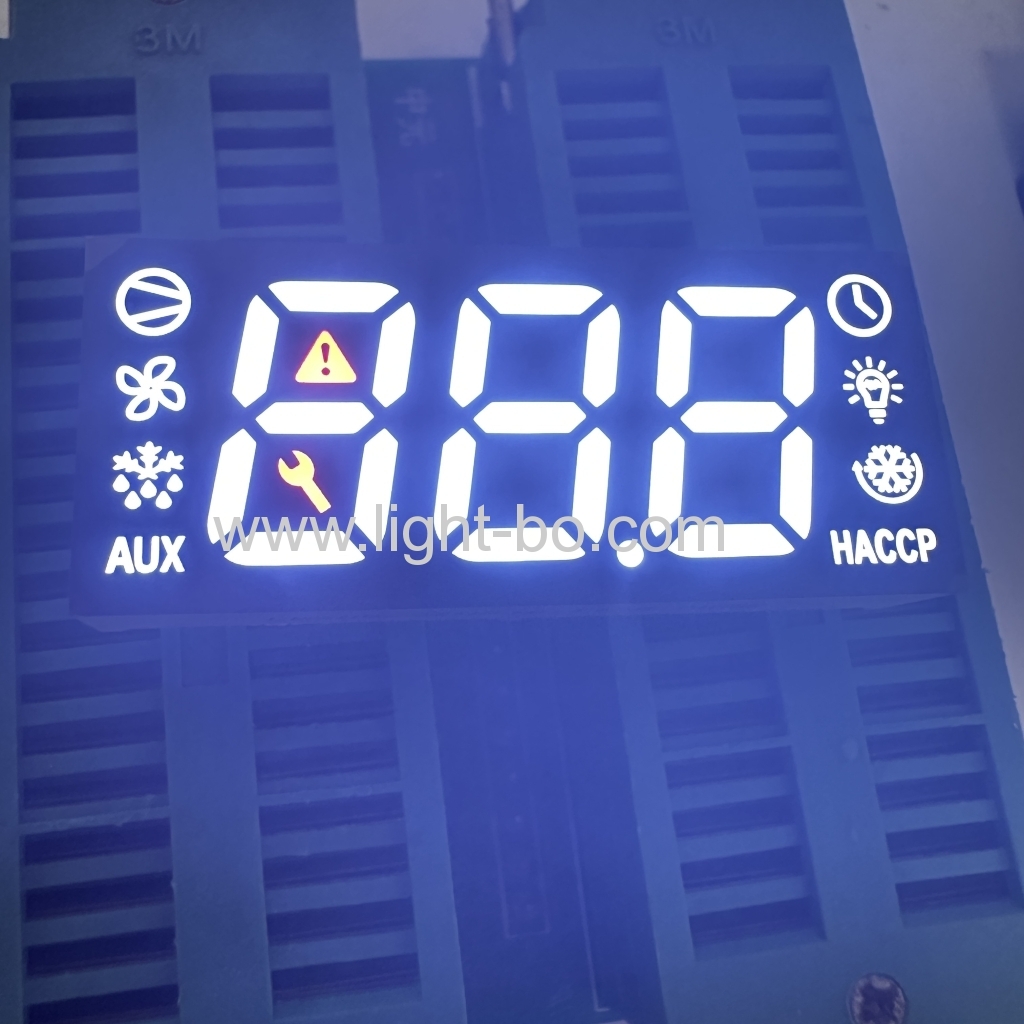

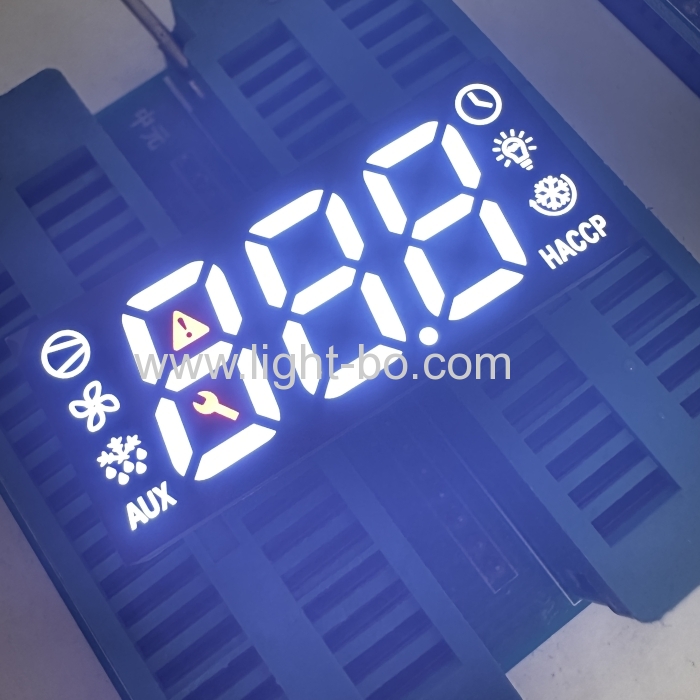

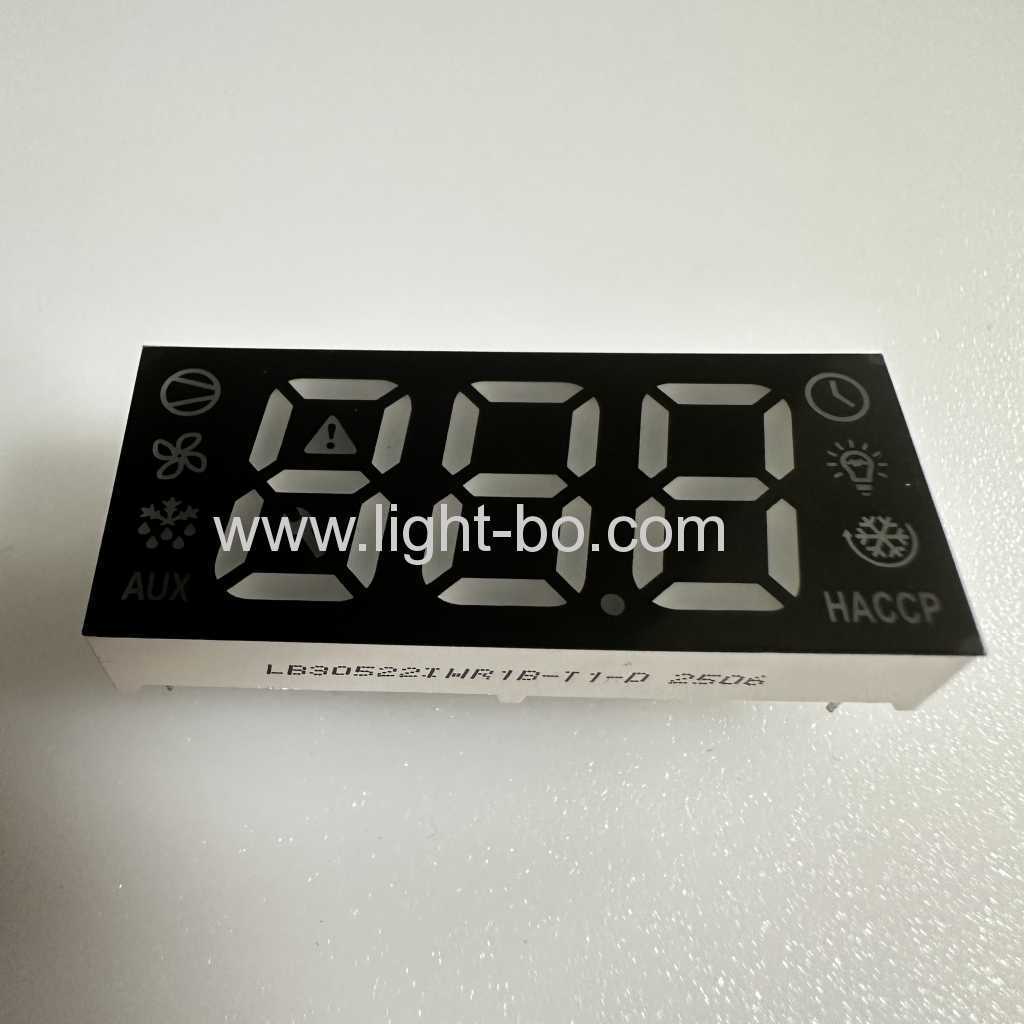

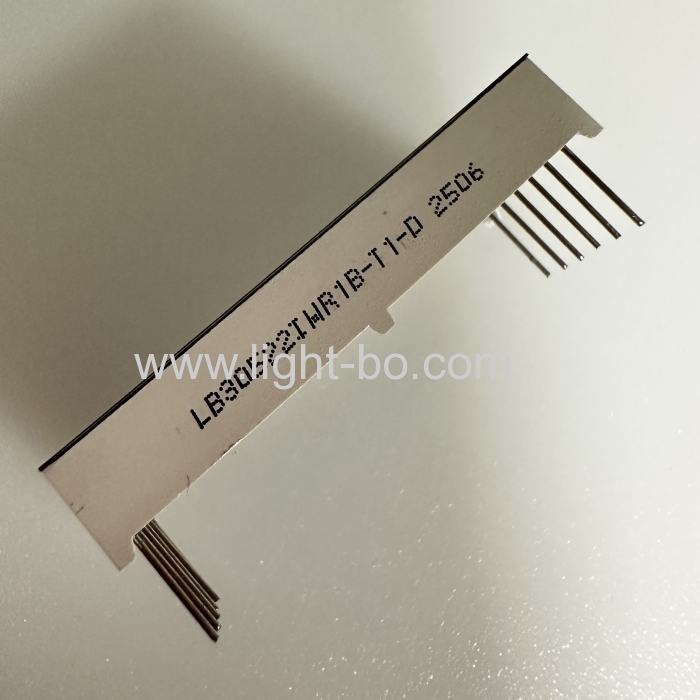

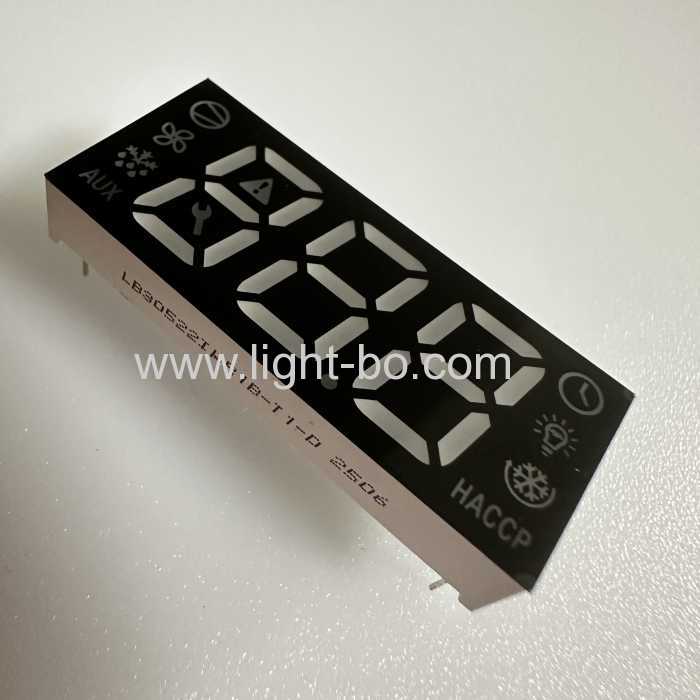

냉장고 컨트롤러용 초고휘도 백색/적색 3자리 LED 디스플레이 7세그먼트 공통 양극

냉장고 컨트롤러용 초고휘도 백색/적색 3자리 LED 디스플레이 7세그먼트 공통 양극

• 3 0.52인치 7세그먼트 LED 디스플레이,LED 디스플레이, 7 세그먼트 디스플레이,3 숫자 표시,맞춤형 디스플레이

• 문자 높이: 13.4mm(0.52인치)

• 외형 치수: 41 x 17.5 x 7.2(mm)

• 극성: 공통 양극

• 필름이 있는 흰색 세그먼트 및 검은색 표면

• 발광색:빨간색으로 사용 가능, 푸른, 녹색, 화이트, 호박색, 노란색과 주황색

• 절대 최대 정격(ta=25ºc)

  매개 변수	상징	평가	단위
  정방향 전류(주사위당)	아이피엠	20	mA
  역전압(주사위당)	Vr	5	V
  전력 소모(주사위당)	Pm	80	mW
  작동 온도 범위	토프	-40~+85	ºC
  보관 온도 범위	tstg	-40~+85	ºC
  납땜 온도(≤3초)	Th	260	ºC



  암호:노랑초록-j

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	1.8		2.4	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	30		40	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	569		574	나노



  암호:앰버/노랑색 -y

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	1.8		2.5	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	60		80	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	585		595	나노



  암호:오렌지 -f

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	1.8		2.4	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	60		80	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	600		605	나노



  암호:매우 밝은 빨간색 -r

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	1.8		2.2	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	50		60	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	630		635	나노



  암호:매우 밝은 빨간색 -ur

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	1.8		2.2	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	80		100	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	625		635	나노



  암호:퓨어 그린 -g

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	2.6		3.2	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	120		180	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	515		525	나노


  암호:매우 밝은 파란색 -bh

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	2.8		3.2	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	120		140	mcd
  반값의 스펙트럼	△λ	만약=10mA		20		나노
  파장	Dλ	만약=10mA	460		465	나노

•


• 암호:매우 밝은 흰색 -wh

  매개 변수	상징	조건	분	일반	최대	단위
  순방향 전압	Vf	만약=10mA	2.8		3.2	V
  역 전압	Vr	이알=10아	5			V
  광도	Iv	만약=10mA	120		140	mcd
  LED 색온도	K	만약=10mA	5500	20	6800	K
  색도 좌표	X/Y	만약=10mA	0.29,0.32		0.30,0.33	나노

• 높은 광도 및 신뢰성

• 저전력 소비

• 안정적인 성능

• 연속 균일 세그먼트

• 긴 수명

• 쉬운 조립

• IC 호환

• 증명서: RoHS 준수

• APPLICATIONS:

• 가전제품,디지털 표시기, 에어컨 컨트롤러,냉장고 제어,냉장고 제어판.
























•


•
