계기판용 4자리 7세그먼트 LED 디스플레이 (공통 양극 방식)

계기판용 4자리 7세그먼트 LED 디스플레이 (공통 양극 방식) Admin Edit

MOQ:	1000 조각 / 조각
무역 용어:	EXW
지불 조건:	T/T
원산지:	Guangdong, China (Mainland)
수송 수단:	항공 운송, 해상 운송, 육로 운송
생산 능력:	20,000개/일
포장:	에페+판지
배달 날짜:	10~15일

유형:	표준	상표명:	Light-Bo
극성:	공통 양극	x/y 비율:	0.29-0.31
규정 준수:	rohs 준수	사양:	30 x 10.26 x 7.2 mm

4 계기판용 7세그먼트 LED 디스플레이 (공통 양극)

제품 개요

light-bo의 이 4자리 공통 애노드 7세그먼트 LED 디스플레이는 계기판에 최적화된 산업용 솔루션입니다., 디지털 표시기, 및 가전제품 제어 시스템. 검은색 바탕에 노란색 부분이 뚜렷하게 대비되는 디자인이 특징입니다., 100-120mcd 광도, 그리고 x/y 비율이 균형 잡혀 있습니다(0.29-0.31)., 선명한 맛을 선사합니다, 온도의 균일한 수치 판독값, 습기, 속도, 및 장비 오류 코드.

와 30,000 개/일 생산 용량, 10-15 당일 배송, 최소 주문 수량(MOQ)은 1000개입니다., 이는 계측기 및 기기 공급업체의 대량 생산 요구를 충족합니다.. 디스플레이는 다색 발광 옵션을 지원합니다., 빠른 열 방출과 낮은 전력 소비를 제공합니다., 또한 RoHS 규정을 준수하여 산업 장비 및 가전 제품의 24시간 연중무휴 안정적인 작동에 이상적입니다..

핵심 기술 사양

범주	매개 변수	사양(계기판 최적화)
기본 디자인	상표명	라이트보
	유형	표준
	디스플레이 유형	4-숫자 7세그먼트 LED 디스플레이
	극성	공통 양극
	세그먼트/표면 마감	검은색 표면에 노란색 세그먼트
	x/y 비율	0.29-0.31
광학 성능	광도	100-120 mcd/led
	발광색	빨간, 푸른, 연두색, 순수한 녹색, 화이트, 호박색, 주황색, 노랑
전기적 매개변수	순방향 전압(vf)	2.8-3.3V/LED
	순방향 전류	10-15ma/led (101-5ma에서 수정됨)
	권력 특성	높은 광도, 저전력 소비, 극도로 낮은 전류
품질 및 내구성	핵심 장점	빠른 방열, 안정적인 성능, 연속 균일 세그먼트, 쉬운 조립, IC 호환
	규정 준수	rohs 준수
주문 및 물류	최소 주문 수량(MOQ)	1000 조각
	무역 용어	EXW
	지불 조건	T/T, WU
	원산지	광동, 중국 (본토)
	생산 능력	30,000 개/일
	포장	EPE + 카톤(정전기 방지), 충격 방지)
	납품 일	10-15 일
	교통 수단	대양, 공기, 땅

주요 기능(계기판 최적화)

1. 정밀한 파라미터 판독을 위한 고대비 가시성

노란색 부분과 검은색 표면의 대비:주변광으로 인한 눈부심(공장 천장 조명)을 제거합니다., 가정 조명)을 보장하고 4자리 값(예: )을 보장합니다.., "0250" RPM, "25。50" °c, ""e123" 오류 코드는 1~3미터 거리에서도 선명하고 읽기 쉽습니다..

100-120mcd 높은 광도:밝은 빛을 발합니다, 과도한 전력 소비 없이 눈에 편안한 조명, 계기판 데이터를 가까이서 보기에 완벽합니다..

연속 균일 세그먼트:≤5% 모든 부분에 걸쳐 밝기가 일정하게 유지되는 것은 숫자 왜곡을 방지합니다., 산업용 온도계에서 "25.0°C"와 "250°C"와 같은 정밀 값을 구분하는 데 매우 중요합니다..

2. 산업용 수준의 내구성과 열 안정성

빠른 방열:내열성 에폭시 소재와 최적화된 회로 설계로 제작되었습니다., 장시간 24시간 작동 시 과열을 방지하며, 밀폐된 공간에 설치해야 하는 고출력 산업용 기기 및 가전제품에 이상적입니다..

낮은 전력 소모 및 매우 낮은 전류:10-15순방향 전류를 최소화하면 배터리로 작동하는 휴대용 기기의 에너지 사용량을 줄이고 AC 전원 장치의 대기 전력 소모를 줄일 수 있습니다., 운영 비용 절감.

다양한 환경에서 안정적인 성능:온도 변화(-10°C ~ 60°C)와 기계 작동으로 인한 경미한 진동을 견딜 수 있습니다., 산업 현장이나 주거 환경에서 화면 깜빡임이나 부분 오류가 발생하지 않도록 보장합니다..

3. 제조업체 친화적이고 손쉬운 통합 및 높은 효율성

공통 양극 IC 호환성:주류 드라이버 IC(예: )와 완벽하게 호환됩니다.., 최대7219, ht1621, tm1637) 및 마이크로컨트롤러(아두이노), 특히32, PLC는 계기판에 널리 사용됩니다.. 실시간 데이터 표시, 임계값 경고 및 파라미터 보정을 위한 회로 설계를 간소화합니다..

높은 생산 능력 및 적시 배송:30,000 일일 생산량과 10~15일 납기는 대규모 계측기 및 가전제품 제조의 촉박한 프로젝트 일정에 적합합니다., EXW 무역 조건은 글로벌 고객에게 유연한 물류 옵션을 제공합니다..

쉬운 조립:표준화된 스루홀/SMT 핀아웃 설계로 자동화 생산 라인을 지원합니다., 제조업체의 조립 시간 및 인건비 절감.

4. 다양한 색상 활용성으로 기능적 차별화 가능

선택적으로 다양한 색상을 발광시켜 다양한 응용 시나리오에서 특정 용도에 맞게 사용할 수 있습니다.:

빨간:한계 초과 경보에 대한 높은 가시성

순수한 녹색:정상/최적 상태 신호

호박색:가정용 가전제품 타이머에 따뜻한 색조를 사용하세요

푸른:고급 스마트 홈 기기 패널을 위한 현대적인 미학

응용 프로그램

이 디스플레이는 계기판 및 다중 시나리오 디지털 판독 시스템을 위해 특별히 설계되었습니다.:

산업용 기기:온도/습도 표시기, 공정 제어 장비, 모터 속도 모니터, 시험 및 측정 장치.

가전제품:셋톱박스 채널/볼륨 표시, 스마트 가전 제어 패널, 디지털 타이머, 기후 조절기.

일반 디지털 표시기:배터리 잔량 모니터, 휴대용 환경 센서, 피트니스 장비 데이터 판독 장치.

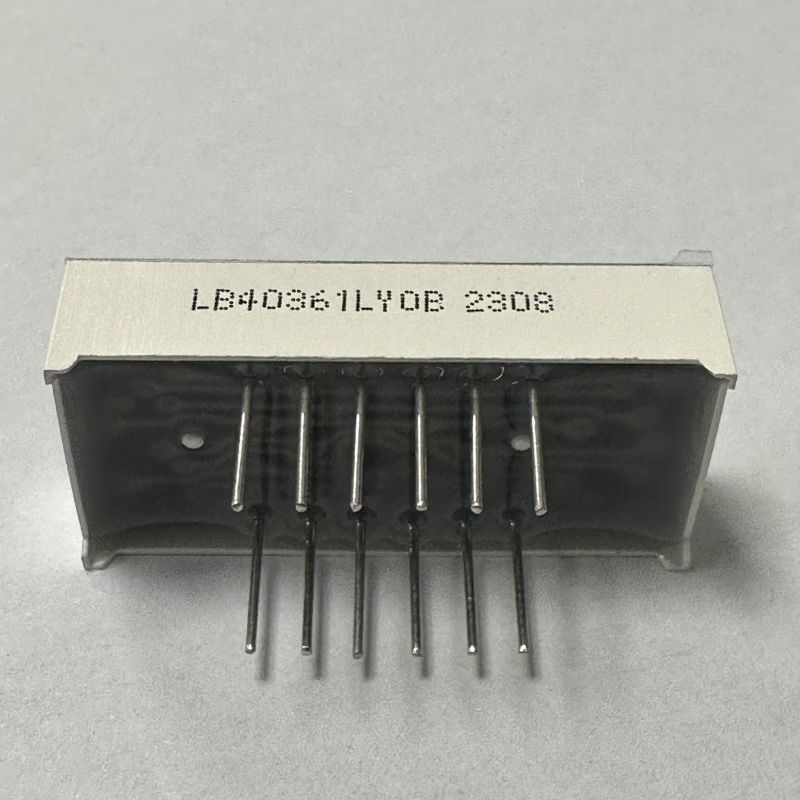

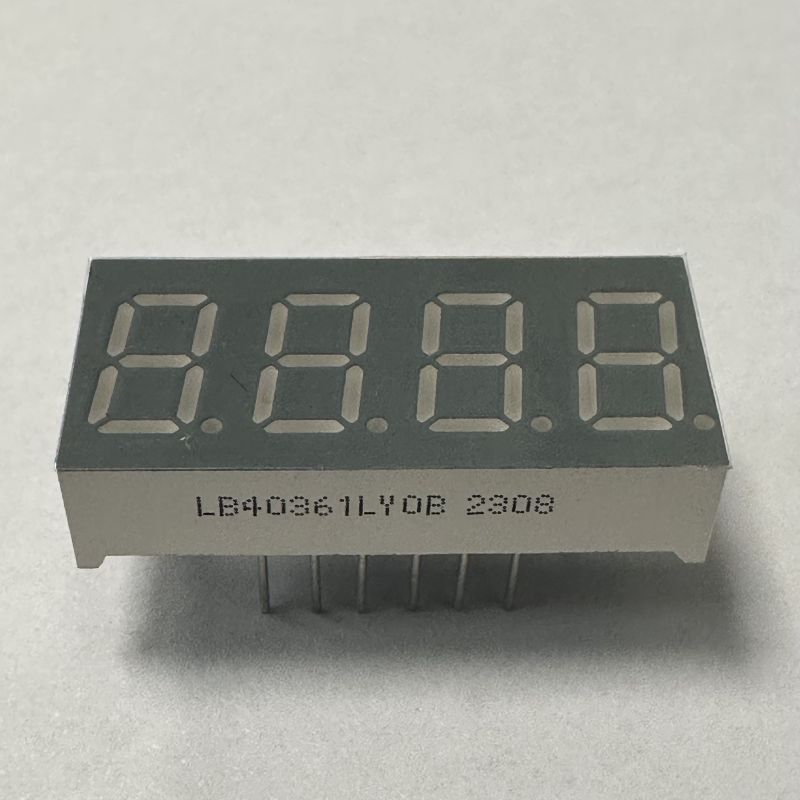

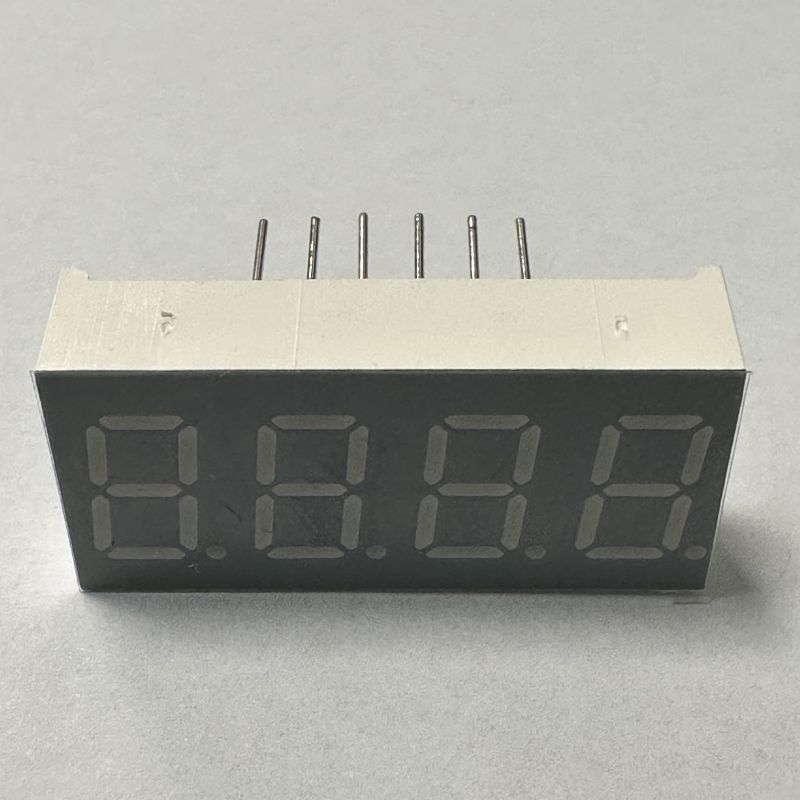

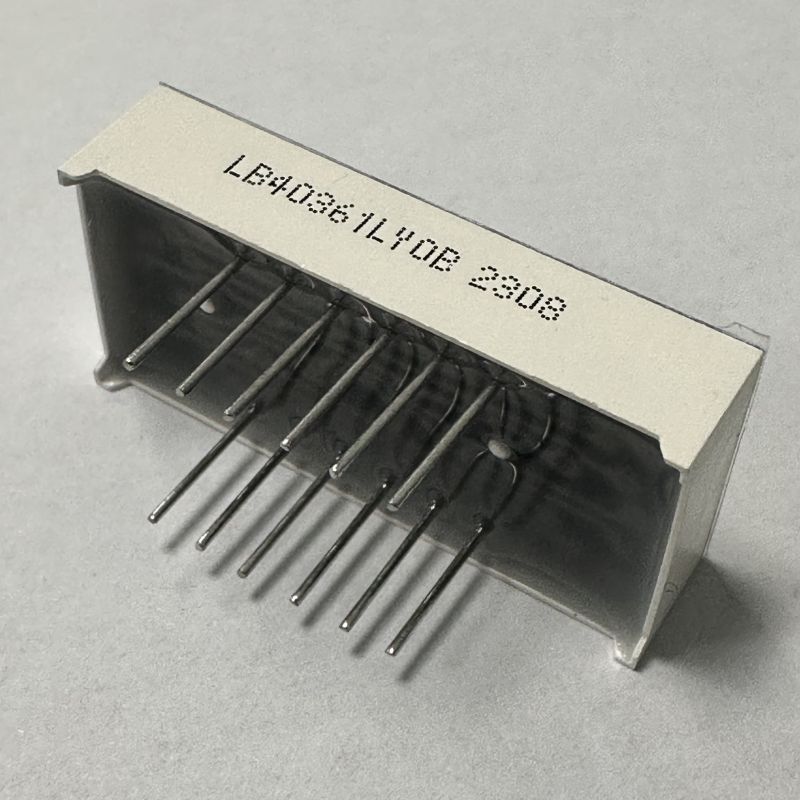

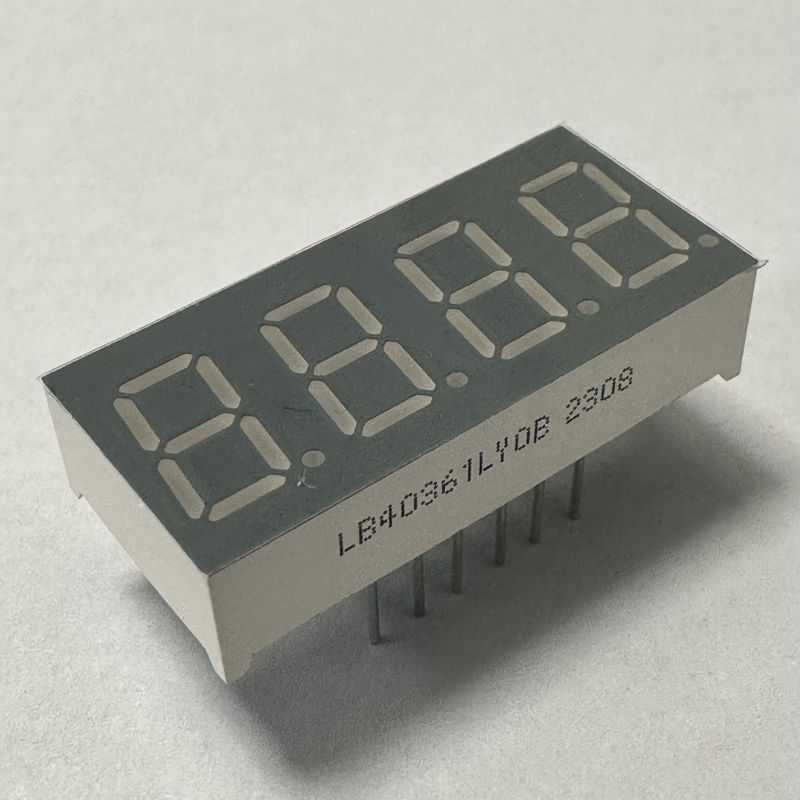

제품 이미지

제품 매개 변수

절대 최대 정격(ta=25ºc)

매개 변수	상징	평가	단위
정방향 전류(주사위당)	아이피엠	20	mA
역전압(주사위당)	Vr	5	V
전력 소모(주사위당)	Pm	80	mW
작동 온도 범위	토프	-40~+85	ºC
보관 온도 범위	tstg	-40~+85	ºC
납땜 온도(≤3초)	Th	260	ºC

암호:노랑초록-j

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	1.8		2.4	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	30		40	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	569		574	나노

암호:앰버/노랑색 -y

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	1.8		2.5	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	60		80	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	585		595	나노

암호:오렌지 -f

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	1.8		2.4	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	60		80	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	600		605	나노

암호:매우 밝은 빨간색 -r

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	1.8		2.2	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	50		60	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	630		635	나노

암호:매우 밝은 빨간색 -ur

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	1.8		2.2	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	80		100	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	625		635	나노

암호:퓨어 그린 -g

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	2.6		3.2	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	120		180	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	515		525	나노

암호:매우 밝은 파란색 -bh

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	2.8		3.2	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	120		140	mcd
반값의 스펙트럼	△λ	만약=10mA		20		나노
파장	Dλ	만약=10mA	460		465	나노

암호:울트라 브라이트 화이트 -wh

매개 변수	상징	조건	분	일반	최대	단위
순방향 전압	Vf	만약=10mA	2.8		3.2	V
역 전압	Vr	이알=10아	5			V
광도	Iv	만약=10mA	120		140	mcd
LED 색온도	K	만약=10mA	5500	20	6800	K
색도 좌표	X/Y	만약=10mA	0.29,0.32		0.30,0.33	나노

선전 광즈바오 테크놀로지 유한회사. (상표: 라이트보) 에 설립됨 2006 , R&D를 통합하는 회사, 광전자 LED 디스플레이 제조 및 판매 . iso 9001 2015 품질 경영 시스템 인증 기업 . oem 및 odm 경험 15년 이상 .

라이트 보 고객의 비용 절감 및 경쟁력 강화를 위해 고품질 저비용 맞춤형 솔루션을 제공하기 위해 최선을 다하고 있습니다..

제품 응용 프로그램

7 세그먼트 주도 디스플레이, 맞춤형 LED 디스플레이, 숫자형 LED 디스플레이, 도트 매트릭스 led 디스플레이, 가전제품에 널리 사용,온도 표시기, 습도 표시기, 냉장고 컨트롤러,온도 조절기 표시기,가열 및 냉각 제어 등.
